激光等离子同轴复合焊接技术

概述

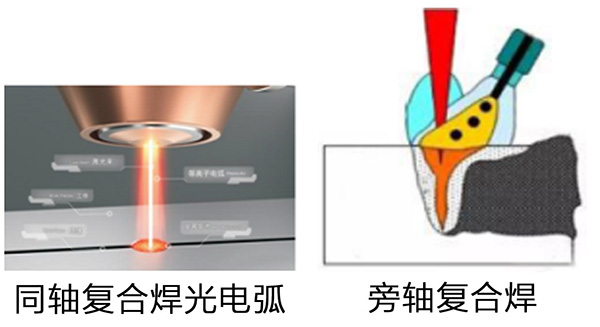

就激光等离子同轴复合焊接技术而言,形成的是一种等离子弧包裹着激光即有激光特性,又有等离子特性的热源。我们称之为一一光电弧。

激光焊接是目前焊接技术的比较前沿。激光焊接:效率高、变形小、深宽比大,可精准控制易于实现自动化。也有限制,比如工件装配要求高、高耗能、难以焊接高反射率材料(如铝、铜)。对于高反射率材料,激光与等离子复合能够促使一部分损失的激光能量重新参与到熔化金属材料的过程中,快速熔化金属材料进入正常的焊接状态。

等离子弧焊是一项较为成熟的焊接技术,其优点是易于获得高质量的焊缝,缺点是效率低下。激光等离子同轴复合焊接技术相较于等离子弧它的能量更集中,电弧能量密度更高,电弧更加稳定,抗电磁干扰,抗风能力都得到了加强。激光等离子复合焊接技术集成了激光和等离子的特点,具有焊缝重复率高、焊接质量高、效率高、变形小、缺陷少等优势。

激光等离子同轴复合焊接热源

1、设备概述

激光等离子同轴复合热源是将激光器和等离子电源结合在一起,形成一种全新的热源设备。设备采用控制系统将激光器、等离子电源、气体、冷却水集中管理,可以按照不同的工作需求进行多样化控制。设备能够与市面上大多数工业设备进行通讯。

2、设备主要技术参数

激光等离子同轴复合热源由激光器、等离子电源、气体控制系统、维弧系统、冷却系统、PLC控制系统组成。

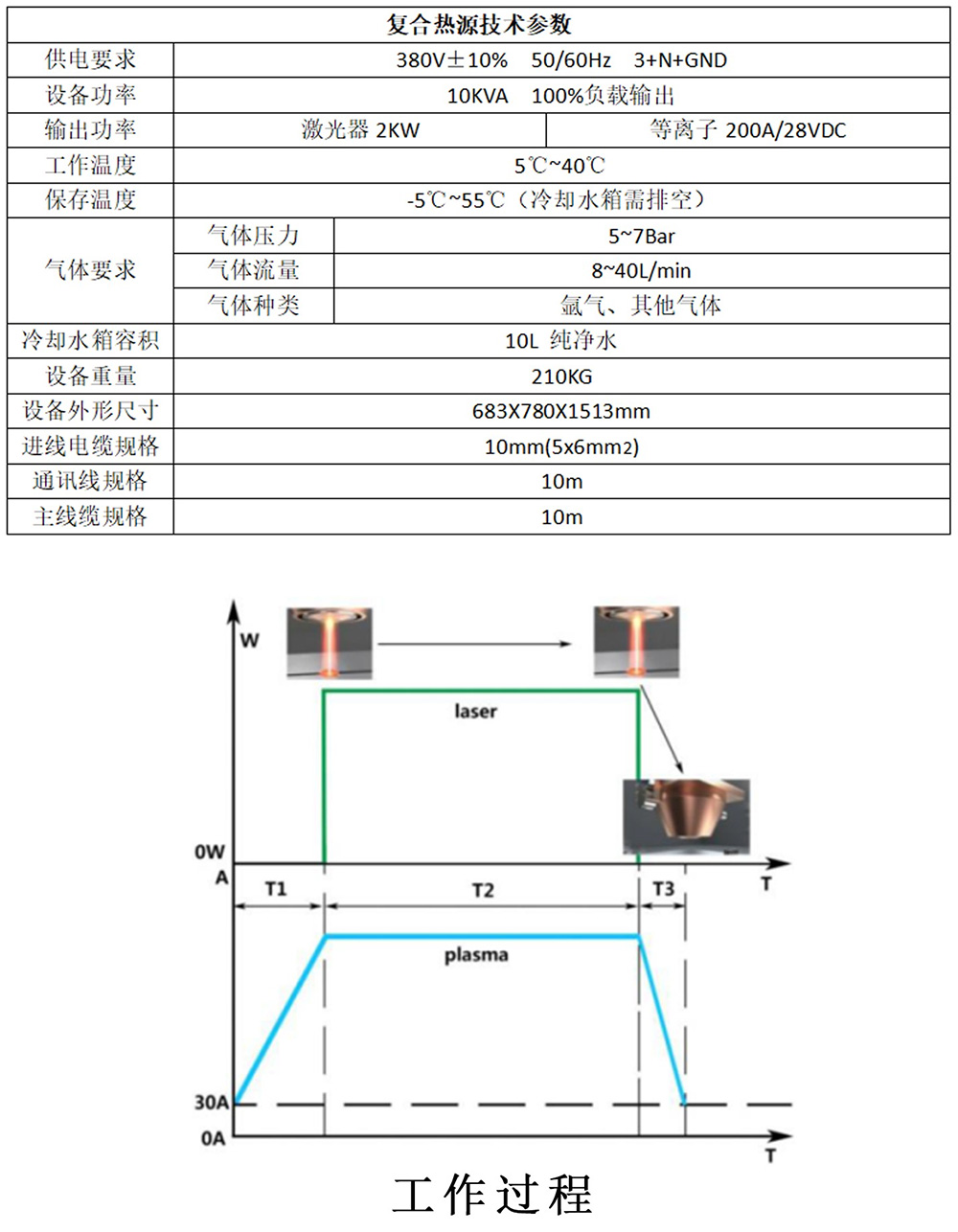

3、激光等离子同轴复合热源主要技术参数

激光等离子同轴复合焊枪

1、设备概述

激光等离子同轴复合焊枪是将激光束和等离子电弧复合一个光电弧,形成一种全新的热源。在工作时,激光束从等离子电弧中心穿过进入焊接熔池,使激光束与等离子电弧相互增强。该焊枪枪体和等离子电极都采用了水冷结构,能够长时间连续工作,焊枪结构紧凑、更换钨极方便、使用成本低。

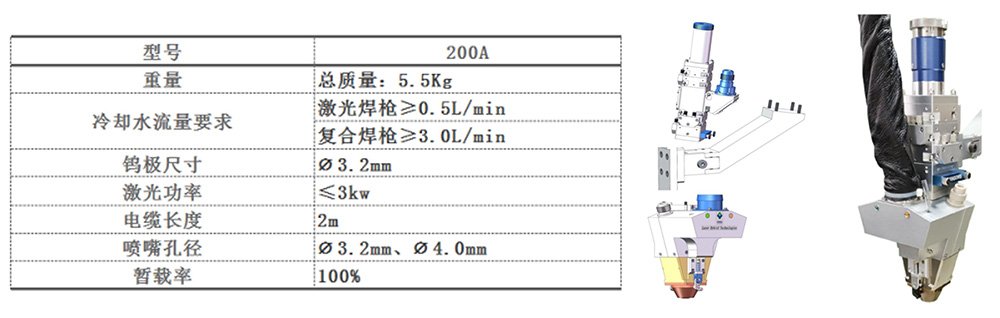

2、设备组成

焊枪一共由三部分组成(1)复合枪体(2)激光焊枪(3)夹具

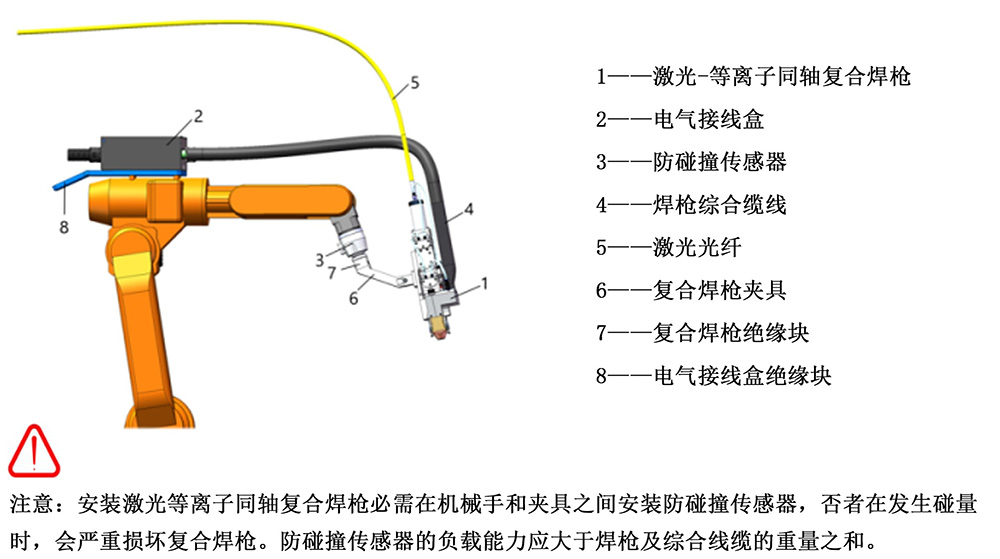

焊枪连接图
