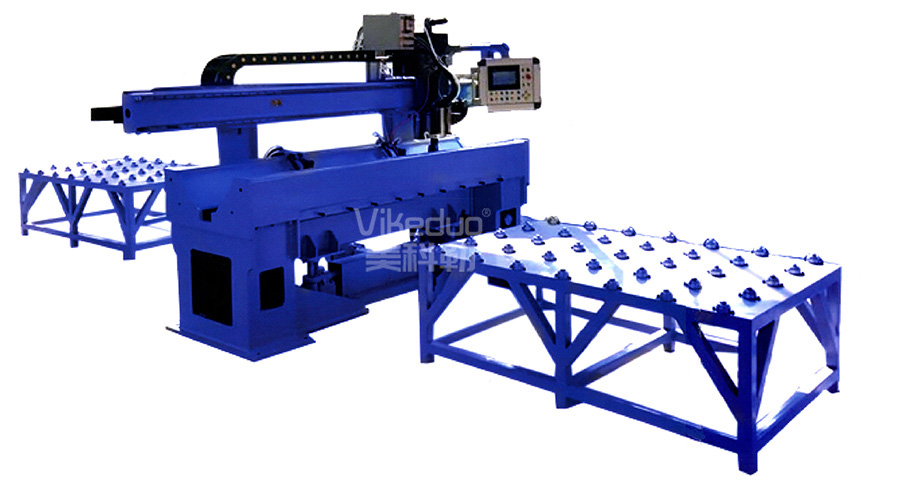

拼板焊接系列

概述

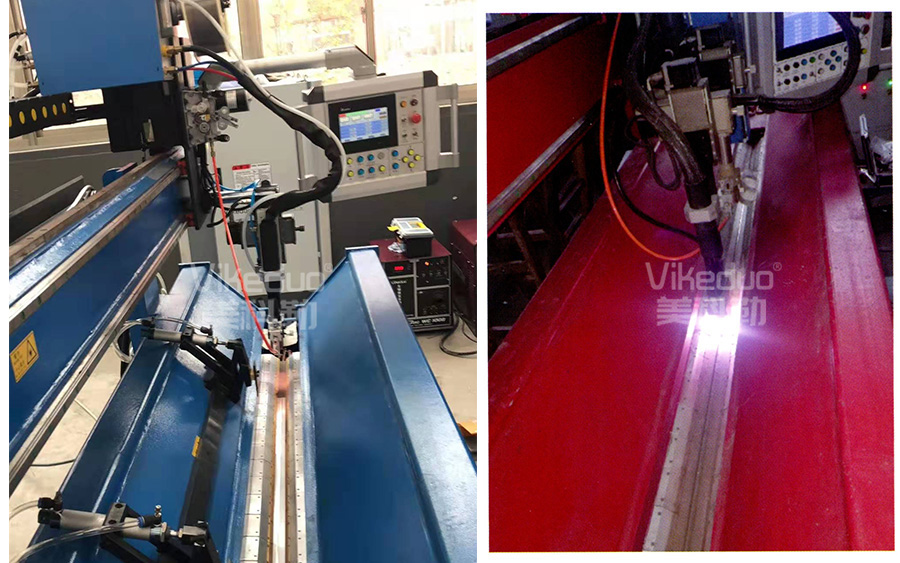

拼板系列焊接工装主要应用于碳钢,不锈钢,钛合金,铝及其合金的平板对接,可配备TIG ,MIG/MAG,PAW,SAW等焊接工艺方法,焊接效果可达到单面焊双面成型。设备结构新颖,焊接过程可靠高效,全部控制过程采用触摸屏及plc控制。

工艺特点

● 可适用于厚度2-10mm范围内中薄板板材的拼装焊接;

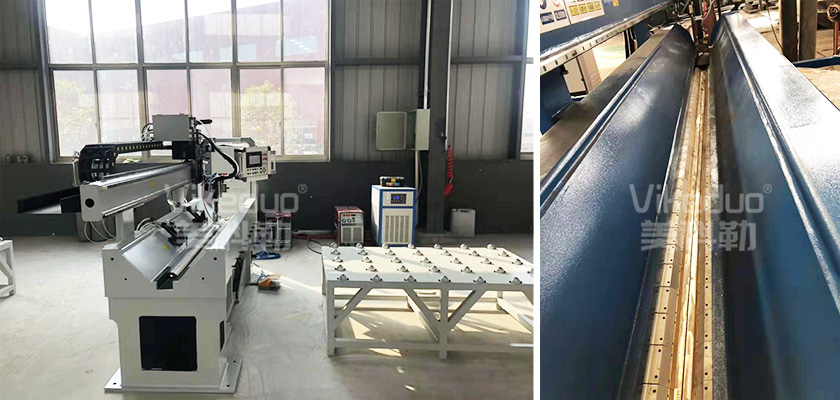

● 采用琴键式夹紧方式,焊接时散热效果好,工件变形小,焊接质量高 ;
● 通过衬垫单面焊双面成形效果,并可以通过正反面保护得到朂佳的表面质量;

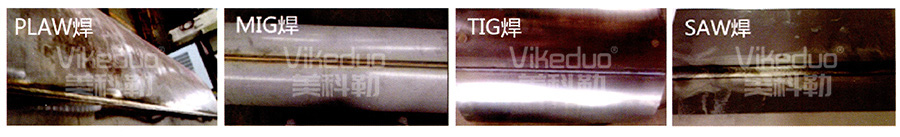

● 适合于TIG、MIG.PAW,SAW等多种焊接工艺方法;
● 可焊接碳钢,不锈钢,钛合金,铝合金等材质;
● 焊接形式;纵缝拼板;

技术参数

型 号 PHM3000 PHM4000 PHM5000 PHM6000
单枪可焊接朂大有效长度(mm) 3000 4000 5000 6000
双枪可焊接朂大有效长度(mm) 2700 3700 4700 5700
可焊板材厚度(mm) 1.0-12 2.0-12 2.0-12 2.0-12
琴键单边朂大压紧力(kgf/cm) 30 30 30 30
压指间宽可调范围(mm) 10-40 10-40 10-40 10-40
焊接小车移动速度(mm/min) 60-1200 60-1200 60-1200 60-1200
焊接小车朂大移动速度(mm/min) 3000 3000 3000 3000
衬垫调整方式及行程(mm) 电动50 电动50 电动50 电动50
备注可根据需要选择TIG  PAW 焊接方式,也可选择P+T复合焊接方式
